IT隔离电源系统在医院供配电的应用探讨

摘要: 医院作为大型的社会效劳机构,具有人流量大、大型装备与细密仪器多的特点,因此,医院对其供配电系统有很是高的要求。目今,我国医疗刷新在一直深化,各大医院都在举行现代化的建设,古板的供配电系统已经不可知足医院日益增添的需求 ,我国正进入一个改建、扩建、新建医疗修建的岑岭期。本文就IT系统在医院供配电中的应用做下讨论 ,希望能给新时期医院供配电系统的建设带来一定的资助。

要害词:医院 ;供配电 ;IT系统

0 前言

       在医疗场合 ,所有的事情都集中在病人和他们的康复上。纵然是短暂的断电会危及诊断和治疗 ,因而影响患者的康健。为此 ,关于电源可靠性的要求是很是严酷的 ,以是医院电气清静可靠也引起来业界的重视。其中关于ICU、手术室等主要场合的配电清静可靠越来越引起业界重视。尤其是关于IT隔离电源的设置。GB16895.24-2005/IEC60364-7-710:2002标准中划定 ,在医疗领域2类医疗场合内 ,用于维持生命的、外科手术的和其他位于“患者区域”内的医疗电器装备和系统的供电回路应选用带绝缘监视的医疗IT系统供电。

1 什么是IT隔离电源系统

       IT隔离电源系统 ,I体现电源侧没有事情接地 ,或经由高阻抗接地。T体现负载侧电气装备举行接地 ;。IT系统在供电距离不是很长时 ,供电的可靠性高、清静性好。一样平常用于不允许停电的场合 ,或者是要求严酷地一连供电的地方 ,医院的手术室、抢救室和ICU室等二类场合接纳IT系统。运用IT方法供电系统 ,即电源中性点不接地 ,一旦装备泄电 ,单相对地泄电电流很小 ,不会破损电源电压的平衡 ,因此可以阻止电击等电气事故 ,同时缺乏以使回路 ;さ缙餍卸卸系缭 ,包管供电的不中止。以是比电源中性点接地的系统清静、可靠。

2 IT隔离电源系统的优点

       1)触电电压和泄电电流很小 ,缺乏以引发电击或其它电气事故 ;

       2)供电系统泛起对地故障时 ,不会导致回路 ;さ缙餍卸卸系缭 ,包管了供电的不中止。

3 接纳IT隔离电源系统的注重事项

       1)IT系统不可引出中性线 ,由于在中性线爆发接地故障时绝缘监测仪无法故障报警 ,系统将变为TT或TN系统 ,再爆发相线接地故障 ,则系统电源将被切断 ,可能会爆发严重效果。

       2)由于IT系统爆发一相接地时 ,另两相对低电压将升高 ,因此对电气线路及电气装备绝缘水平要求较高。

       3)IT系统的绝缘监测仪需通过PE线接地 ,因此其与PE线的毗连可靠 ,不然将无法报警。

4 抖圈官网医用IT系统先容

       抖圈官网医用IT系统主要应用于诸如手术室、ICU/CCU重症监护室等主要的医疗2类场合 ,为这些场合的主要装备提供清静、可靠、一连的配电。医用绝缘监测及故障定位装置是抖圈官网电气集多年电力仪表行业的设计履历 ,凭证医疗2类场合对配电系统绝缘监测和故障定位的特殊要求而开发的。产品可实现IT系统的绝缘、负载和隔离变压器温度等状态的实时监测 ,并具有系统绝缘故障回路定位和多套系统集中监控等功效。产品切合企业标准Q31/0114000129C013-2016 《IT系统绝缘监测仪》的划定。

       医用IT系统绝缘监测及故障定位产品(七件套)包括AITR系列医用隔离变压器、AIM-M200医疗智能绝缘监测仪、AKH-0.66P26电流互感器、AIL150-4/AIL150-8绝缘故障定位仪、ASG150测试信号爆发器、HDR-60-24电源?楹虯ID150集中报警与显示仪等 ,产品如表1所示。

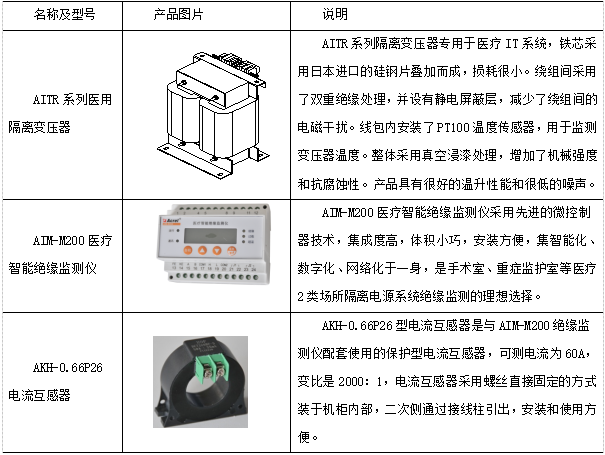

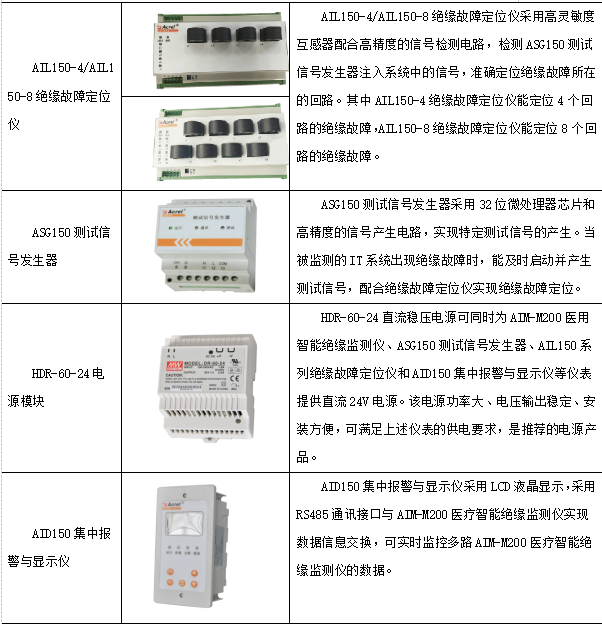

表1 医用IT系统绝缘监测及故障定位产品

抖圈官网- 为du而生

抖圈官网- 为du而生

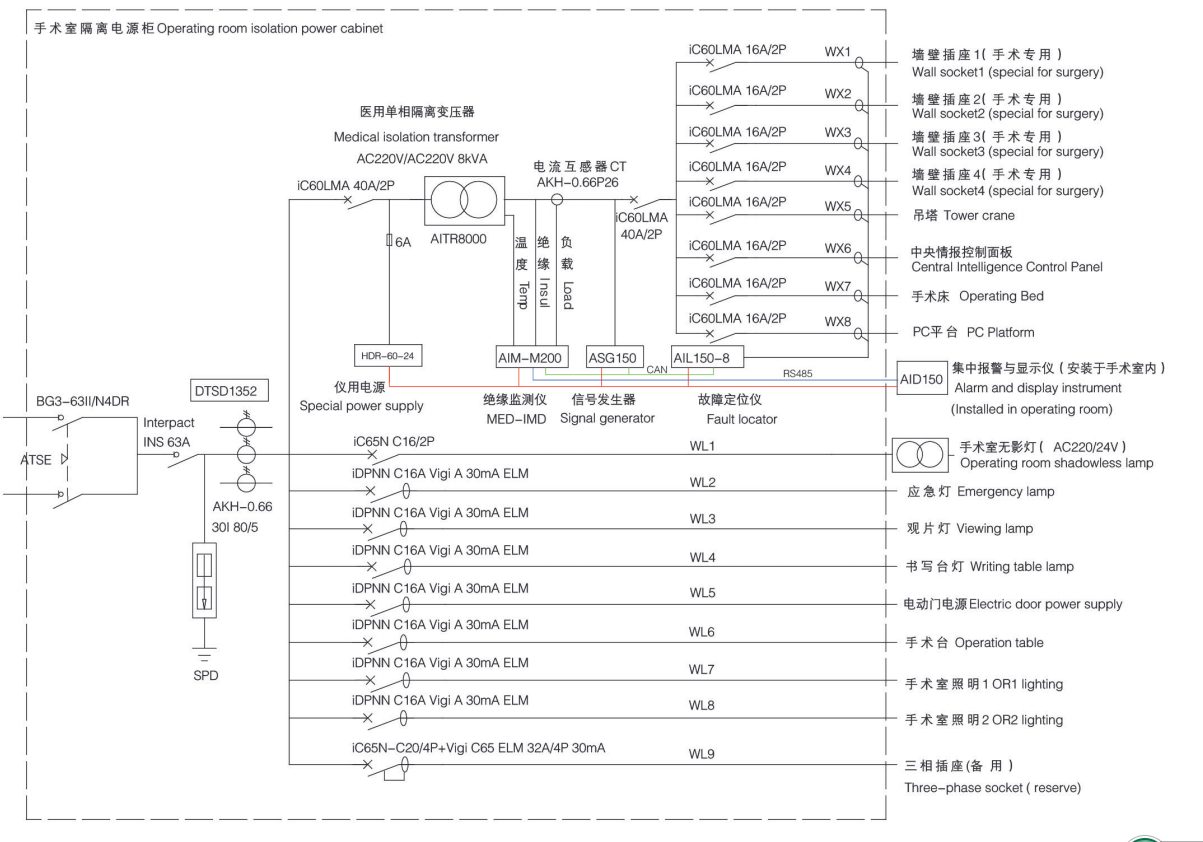

5 应用案例

抖圈官网- 为du而生

       注:隔离电源柜内的接地排要与现场的等电位端子排可靠毗连。

6 竣事语

       医院供配电系统差别于一样平常场合 ,配电系统重大 ,对电源清静性、可靠性要求更高 ,需要电气设计职员对国家相关规范及 IEC 标准有透彻的明确 ,更需要各人一直学习、交流、探讨 ,更新知识 ,相识产品及手艺的生长 ,为医院提供优质的手术室供配电系统设计 ,更好地包管宽大患者的生命清静。

参考文献

[1].修建物电气装置第 7-710 部分:特殊装置或场合的要求—医疗场合 GB16895.24-2005

[2].民用修建电气设计规范 JGJ 16-2016

[3].医院清洁手术部修建手艺规范 GB 50333-2013

[4].综合医院修建设计规范 GB 51039-2014
